晶閘管保護電路技術指南
晶閘管保護電路可分為兩種基本類型：被動保護器件（如RC吸收回路、快速熔斷器等）和主動電子保護電路（通過檢測系統實現快速保護）。
一、過流保護系統
1. 過流原因分類
- 內部原因：晶閘管損壞、觸發電路故障等
- 外部原因：負載短路、逆變失敗等
2. 快速熔斷器保護

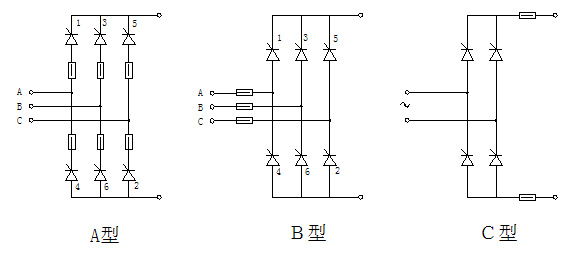

圖1：快速熔斷器的接入方法
| 方式 | 特點 | 額定電流IRN | 備注 |
|---|---|---|---|
| A型 | 熔斷器與每一個元件串聯，能可靠地保護每一個元件 | IRN <1.57IT | IT：晶閘管通態平均電流 |
| B型 | 能在交流、直流和元件短路時起保護作用 | IRN < KCID | KC：交流側線電流與ID之比 |
| C型 | 直流負載側有故障時動作 | IRN < ID | ID：整流輸出電流 |
整流電路型式與系數KC的關系：
| 系數KC | 整流電路型式 | |||||
|---|---|---|---|---|---|---|
| 單相全波 | 單相橋式 | 三相零式 | 三相橋式 | 六相零式 | 雙Y帶平衡電抗器 | |
| 電感負載 | 0.707 | 1 | 0.577 | 0.816 | 0.108 | 0.289 |
| 電阻負載 | 0.785 | 1.11 | 0.578 | 0.818 | 0.409 | 0.290 |
3. 電子過流保護

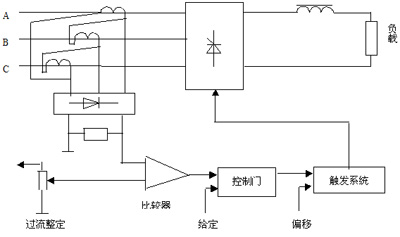

圖2：過流保護原理圖
二、過壓保護系統
1. 被動過壓保護

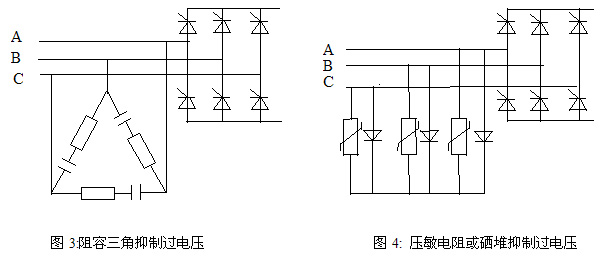

圖3：RC阻容吸收回路
2. 電子過壓保護
圖5：過壓保護原理圖
三、動態參數保護
1. 電流上升率(di/dt)抑制
圖6：串聯電感抑制回路
串聯電感值計算：L = Vm/(di/dt)max
2. 電壓上升率(dv/dt)抑制
圖7：并聯RC阻容吸收回路
RC參數選擇：
- 電容C：0.1-1μF（根據晶閘管額定電流）
- 電阻R：10-100Ω（無感電阻）
